"Solilock"
a variation of the CT1DMK PLL

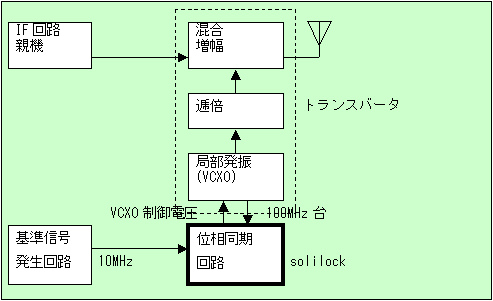

CT1DMKが発表したreflockをJA国内で多く使われているトランスバータに対応させた応用型です。
愛称としてSolilockと呼んでいます。

news

UTV-10Gへの組込例（7L1RLL Rick)
Amateur Radio Activities by RLL(RLLのアマチュア無線活動)
Installation of PLL in a 10GHz Transverter(10GHzトランスバータのPLL化,XMLfile)


第１１回全国マイクロウエーブ合同ミーティングで発表しました。（2005/11/20）
プレゼン資料はこちら
ループフィルタのシミュレーションはこちら（アナログデバイスのサイト）からADIsimPLLを検索してダウンロードして下さい。


Solilock3の頒布を開始しました
実験してみたい方はsolilock@infoseek.jpまでメールで申し込んでください。

進捗
・slconfigをアップデートしました。(2006/02/05)
・基板の火入れ動作確認が完了しました。（2006/02/05）
・基板への部品実装ができあがりました。(2005/12/27)
・部品を発注しました。(2005/12/12)
・プリント基板が届いていました(2005/12/10)。
・基板屋さんから"boards shipped/invoice attached"メールがまだ来ません。大丈夫だろうか？(2005/12/08)
・部品実装の業者さんから見積もりを貰いました。(2005/12/08)
・プリント基板の受注を確認しました。(2005/11/25)
・プリント基板を発注しました。(2005/11/24)
・プリント基板の見積もり依頼を出しました。（2005/11/23）
・部品の注文リストを作成しました。一部部品は発注しました（2005/11/23）

Solilock Ver.1　は、CT1DMK開発のreflockのバリエーションです。
CPLD（プログラム可能なデジタルIC）を使って高速分周器と位相比較器を実現した物です。

Solilock Ver.2　は、構想段階でポシャリました。

Solilock Ver.3　は、分周器と位相比較器にPLL ICを使い、分周比などの設定用のマイコン（MSP430F1121A)を搭載しました。分周比などのデータはマイコン内蔵のフラッシュメモリに記憶しています。このフラッシュメモリのデータはパソコンから書き換え可能ですので、ユーザーが自由にPLLの設定を変更出来ます。
パソコンからのデータ書き換えツール「Solilock Configurator」も公開しています。

さらに

Solilock G　は、7GHzまで動作するように回路を変更したものです。(近日中に掲載)
