SolilockをUTV-24Gに組み込む

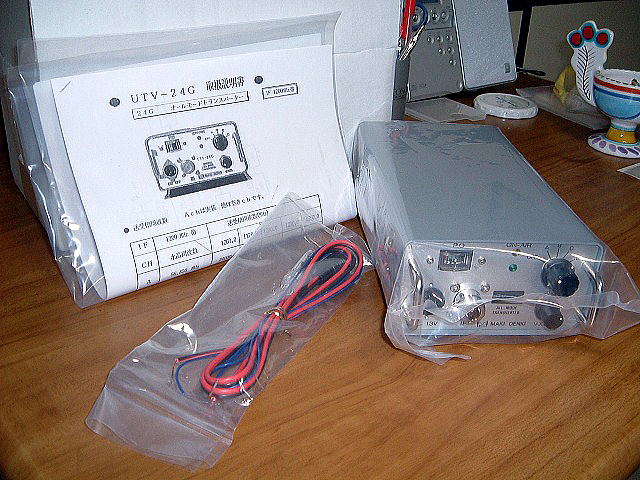

	UTV-24Gを箱から取り出す

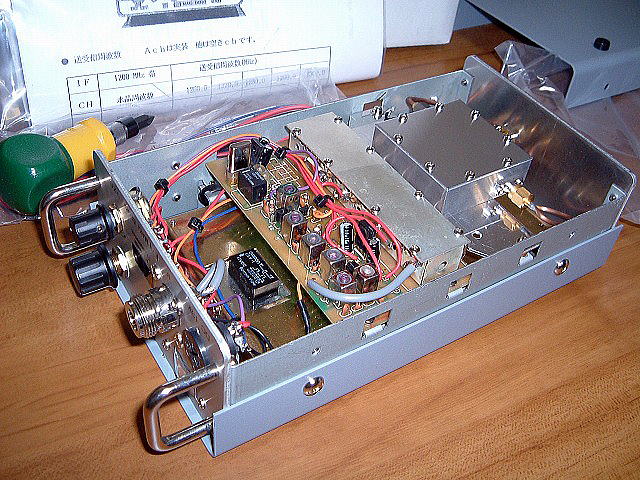

	裏蓋を開ける

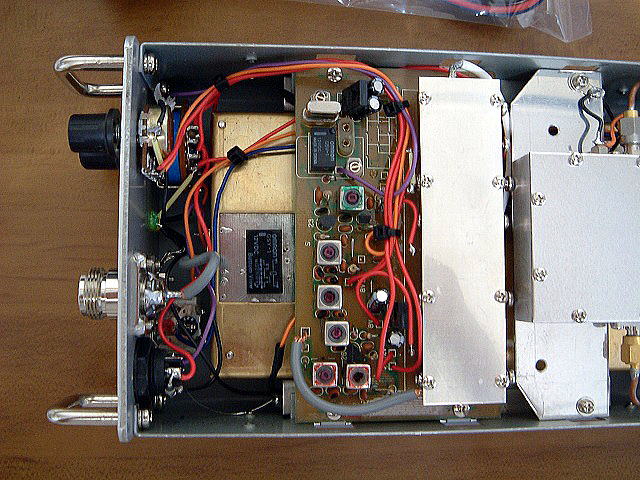

	局発基板

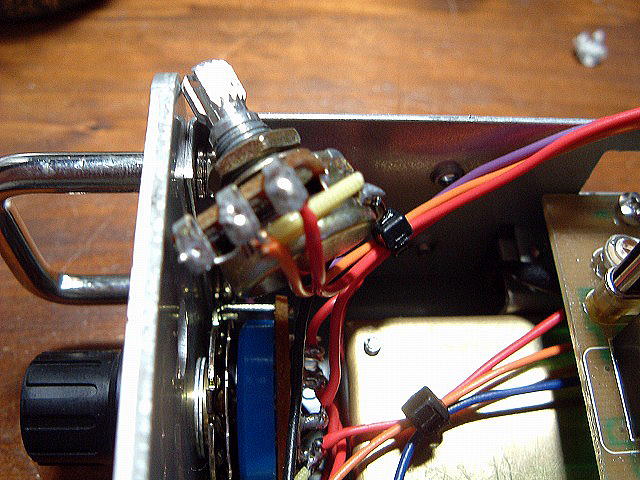

	VXOのVRを外す

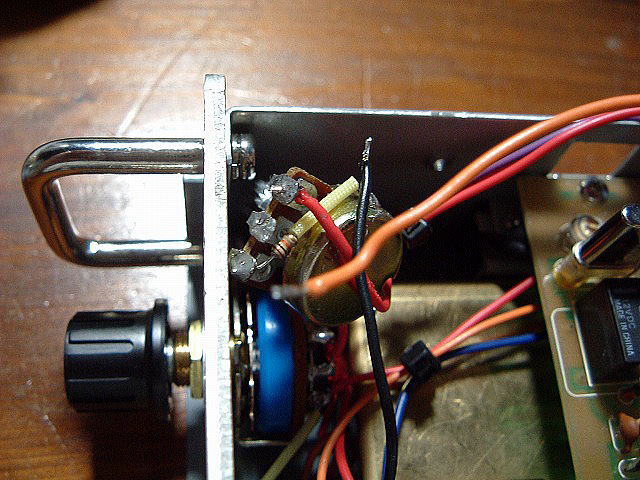

	VRの橙色のビニル線（VRの中点）を外す。 この線が、solilock基板の制御電圧信号に接続されます。 同様に黒のビニル線も外す。この線はGND（シャーシ）です。

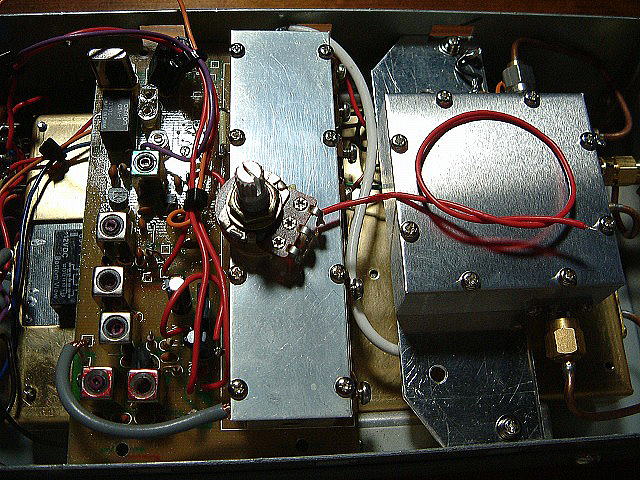

	局発基板のアップ。 右側のトランジスタが56.85MHｚの発振と２逓倍を行っている。 左のトランジスタは113.7MHz→227.4MHz帯の２逓倍を行っている。 トランジスタ間にある３個のトランスは１１3.７MHｚのフィルタ。 中央にある「８V」のところからVXOのVRに赤いビニル線が配線されています。これを外します。
	VRがとれました。
	局発基板を取り外す

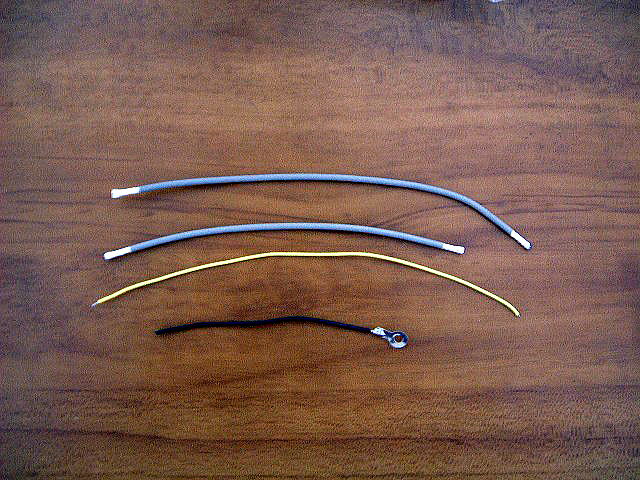

	準備するワイヤ類。 短い同軸（1.5D2V等）２本 電源用ビニル線 GND用ビニル線

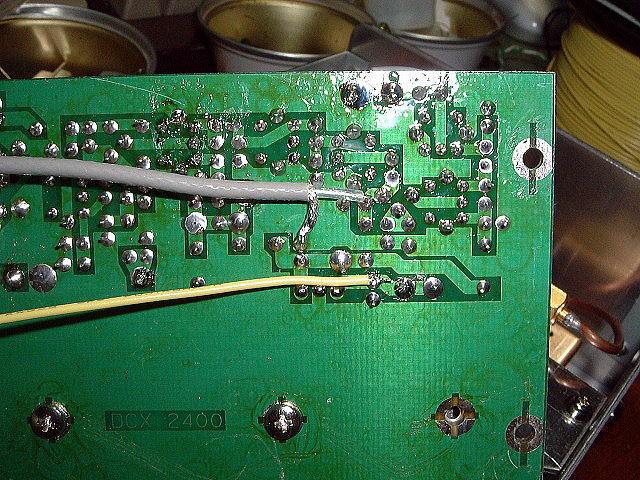

	信号の取り出だしポイント と 電源（１２V）の取り出しポイント
	フロントパネルには同期信号接続用の適当なコネクタを取り付けておきます。 基板とパネルのコネクタに引き出し線を取り付け、局発基板をシャーシに固定します。

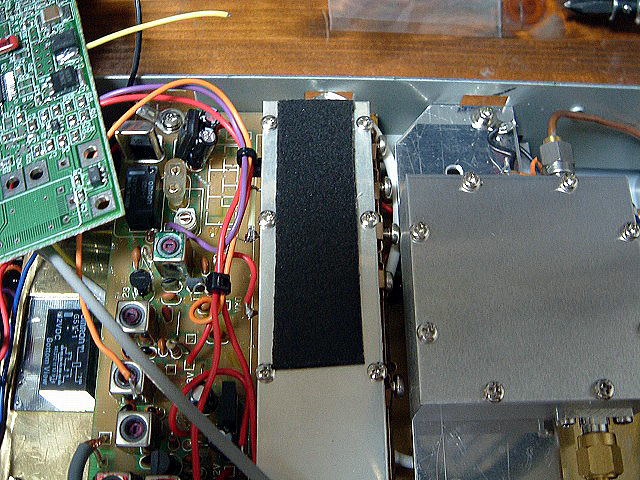

	Solilock基板をキャビティの上に両面テープで固定します。

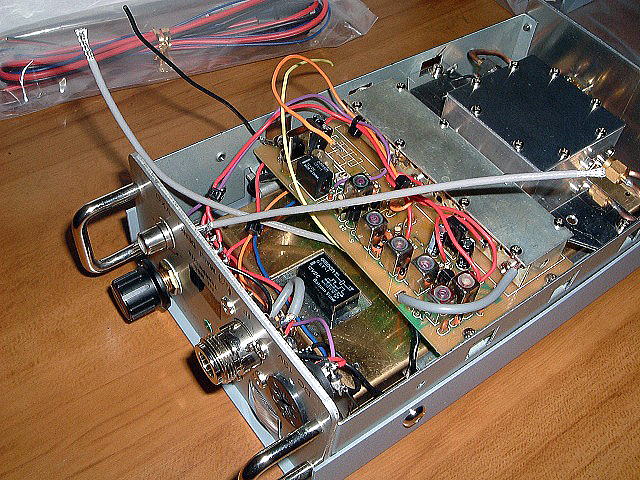

	電源、信号線を配線する。

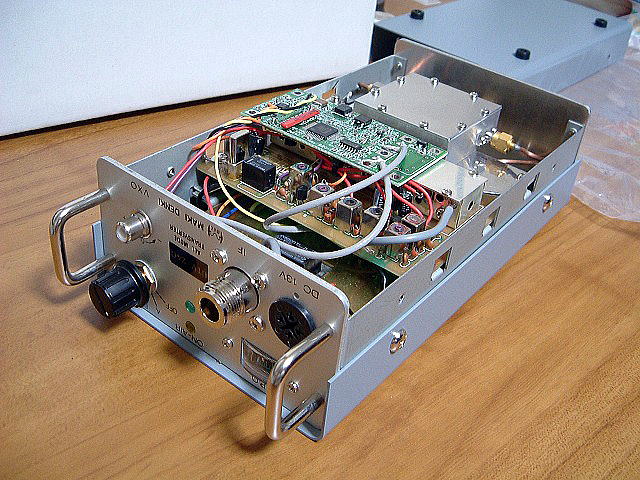

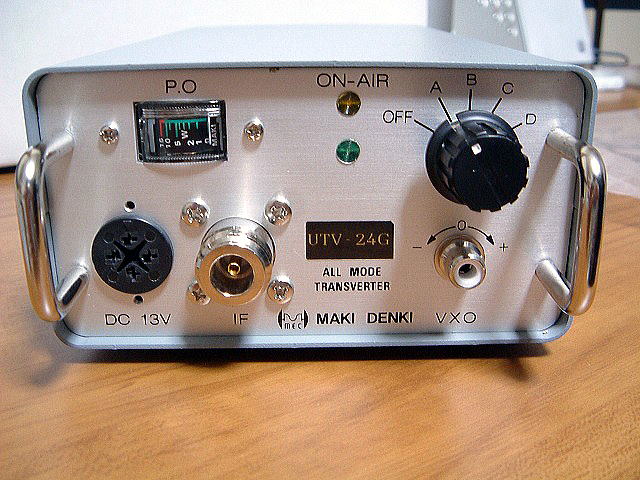

	改造終了
	同期信号用のコネクタはＲＣＡコネクタがぴったりでした。 プロントパネルに手を入れる勇気のある方は、ＢＮＣコネクタ等に変えてみて下さい。
