ターンスタイルの詳細について、リクエストありましたのでご紹介します。
作ったときの資料がどこかに行ってしまったので、一度おろして寸法、構造を確認しました。(五味淵さんからQFH借りて使ってみるのでおろす必要もあった)
まず、各部の写真を見てください。説明は追って書き足します。
書き足しました(17mar2001)

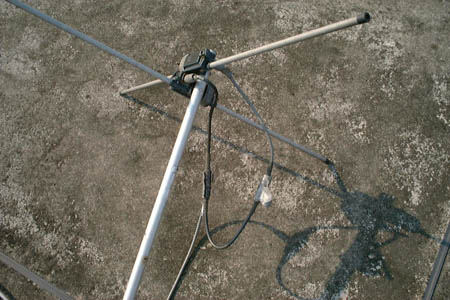

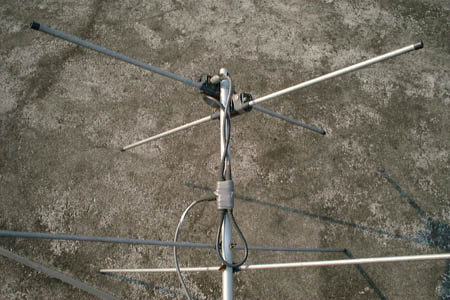

アンテナのクローズアップです。自作といっても、第一電波工業(ダイアモンドアンテナ)のA144S5という144MHz帯のハム用アンテナの改造です。

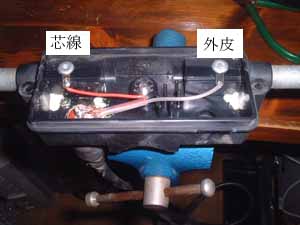

オリジナルではU字バランが入っていますが、このバランをとって直接給電するように改造します。給電するケーブルの芯線を赤、外皮を白のワイヤーで配線しました。2つの給電部を同じ様に改造しておきます。

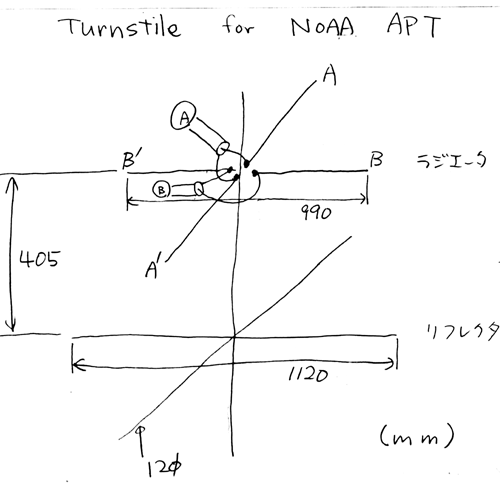

二つの給電部に仮に(A)と(B)と言う名前をつけておきます。
芯線側をA、Bとし、外皮側をA’、B’とします。
マストには直径25mmのアルミパイプを使いました。
また、AとBは実際には50mmずらして取り付けています。

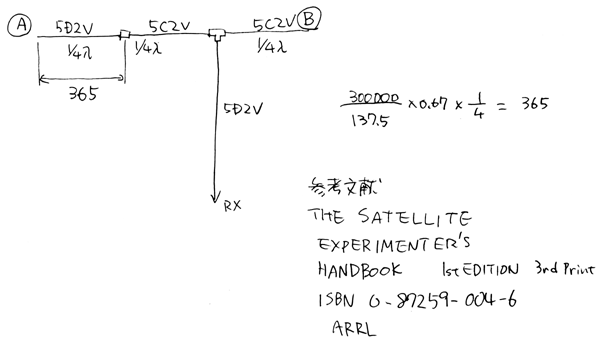

2つのエレメントに90°の位相差をあたえ、かつ受信機から見て50Ωになるように以下のような移相ライン、インピーダンス変換ラインを作ります。

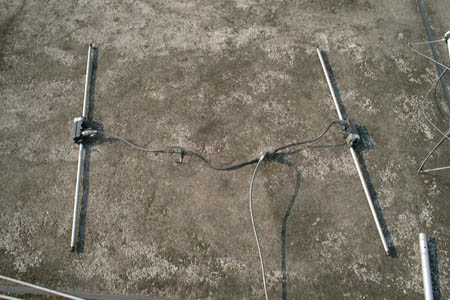

ケーブルの写真と見比べてください。
ケーブル間の接続にM型コネクタを使いましたので、ケーブル長はこれより若干短くなります。
AとBを入れ替えて円偏波の回転方向を変えてみましたが、受信画面にあまり変化はありませんでした。
この項一応終わり。
