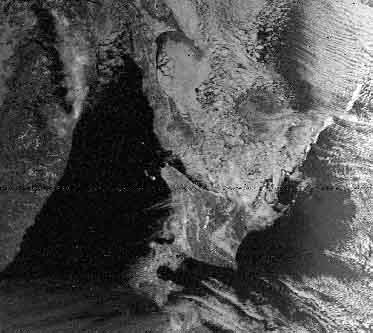

１999年２月２４日７時２３分ＮＯＡＡ１５ノイズが入って残念
やっぱりＨＲＰＴの方が良いですね。当たり前か。

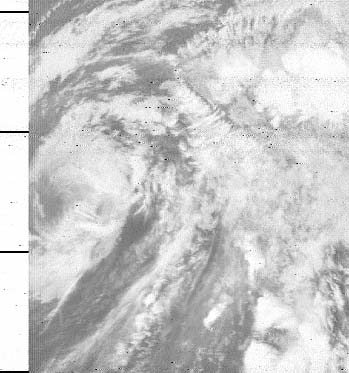

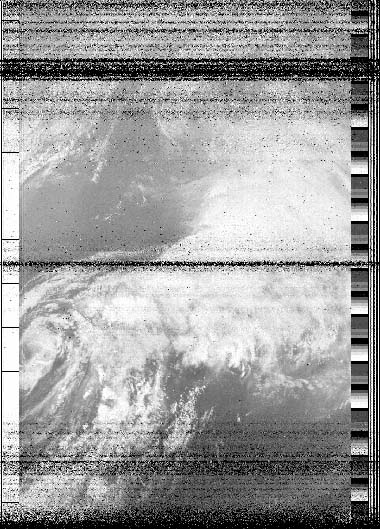

1999年4月28日6時11分 NOAA15 ＡＰＴ
多分 台風1号．．．．違うかな？
上の画像は下の画像の一部。
気象衛星ＮＯＡＡ
気象庁気象無線模写通報
１．気象衛星ＮＯＡＡ
ＮＯＡＡは、アメリカ National Oceanic and Atmospheric Administration の人工衛星です。低軌道の円軌道で約6時間毎（おおざっぱに言えば早朝、お昼、夕方、深夜）に日本上空を通過します。日によっては、約１時間３０分おいて２回連続して上空を通過します。地表の画像をＶＨＦ（低解像度）、ＵＨＦ（高解像度）の電波で送ってきています。ＶＨＦの電波は比較的簡単な設備で受信でき、パソコンで画像を表示することができます。
| 条件 | 私の場合 | 備考 | |
| アンテナ | １３７ＭＨｚ用ターンスタイル等の右回転円偏波アンテナ | 自作しました（写真を見てね） | 衛星の信号は比較的強いので無指向性のアンテナでＯＫ。直線偏波アンテナを位相差給電するのではなくＱＦＨアンテナがより良好。 |
| 受信機 | １３７．５ＭＨｚ（ＮＯＡＡ１２）、１３７．６２ＭＨｚ（ＮＯＡＡ１４）のＦＭ電波を選択度帯域５０ＫＨｚで受信できるもの。 | ＩＣＯＭのＩＣ−ＰＣＲ１０００ | 選択度５０ＫＨｚがミソ。アマチュア無線用のトランシーバでは帯域が狭くきれいな絵にならない。ＩＣ−Ｒ８５００に５０ＫＨｚがなくて残念。 |
| パソコン | ｗｉｎｄｏｗｓ９５マシーン。サウンドカードが入っていること。４８６では辛い。 | ｃｅｌｅｒｏｎ４４８ＭＨｚ＋ＳＢ１６ | 受信機制御プログラム＋軌道予測プログラム＋画像復調プログラムが同時に快適に動く環境を作ってあげましょう。 |
| 軌道予測プログラム | 衛星がいつくるか計算できること（当たり前だ） | Winorbit3.5 | ほかにもたくさんあります |
| 軌道要素データ | 軌道予測プログラムとフォーマットがあっていること。最新データであること。 | 横浜こども科学館のwebからダウンロード。 | Webから持ってきたweather.txtをweather.2liとリネームして\winorbit\keps\にコピーしておくとwinorbitのデータベースが更新される。 |
| 画像復調プログラム | サウンドカード取り込みができること。 | WXSat2.4e | フリーウエアなのがうれしい。画像をＢＭＰファイルとして保存しながら、受信機からの信号をＷＡＶファイルで保存できる。 |
受信画像の例

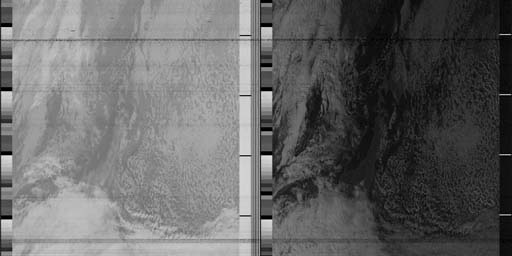

1998年11月6日13時ＮＯＡＡ１４
東北・北海道が見えています。くもの模様がきれいです。
クロス八木ではフェーシングの影響でノイズが入りますね。ＱＦＨアンテナではもっとよいそうです。製作中ですので、出来上がったらご報告いたします。
ＵＨＦで送信されている高解像度の画像は、梶川さんのホームページでご覧になれます。
２．気象庁気象無線模写通報
ＦＡＸのことです。
ひまわりの画像のほか、いろいろな気象図を短波帯で24時間（休み時間はありますが）通報しています。ＦＡＸ復調のためのハード、ソフトの動作確認にどうぞ。
私の居住地（埼玉県朝霞市）では、３６２２ＫＨｚ（ＷＨＩＴＥ＋４００Ｈｚ、ＢＬＡＣＫ−４００Ｈｚ）が良好に受信できます。
ほかに、
７３０５ＫＨｚ
９９７０ＫＨｚ
１３５９７ＫＨｚ
１８２２０ＫＨｚ
２３５２２．９ＫＨｚ
でも送信しています。（１３Ｍ、１８Ｍ、２３Ｍは受信したことありません）
ひまわりの画像は、０１１０、０７１０、１３１０、１９１０（ＵＴＣ）に通報されます。

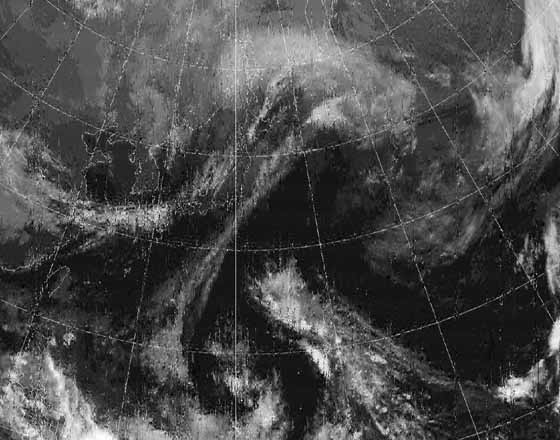

気象模写通報受信の例（１９９８年１０月１８日２２時１０分、３６２２．５ＫＨｚ ＩＣ−Ｒ８５００でＵＳＢ３６２０．６ＫＨｚに設定）
