・ＡＰＴ受信用ＱＦＨアンテナ
気象衛星ＮＯＡＡがＶＨＦの電波で送ってくるＡＰＴ信号を受信するためのアンテナです。最近では、ＲＩＧ（Rimote Imaging
Group）の会報53号（1998年6月）にも紹介がありました。
NOAAの信号は円偏波で送られてきます。クロス八木は正面から見たときにだけ円偏波として動作するため、固定ビーム（上に向けっぱなし）のクロス八木では、仰角が低いときにはフェージングが発生します。
ＱＦＨ（QuadriFilar Helix）アンテナは、どこから見てもねじれているので低仰角でも高仰角でも円偏波アンテナとして動作します。（ホンマかいな）
以下に私の製作中の資料を記録しておきます。作りかけを同時に掲載しているので、後になって訂正とか在るかもしれませんがあしからず。
１．材料の購入
| 品名 | 内容 | 数量 |
| 銅パイプ | ６ｍｍΦ、長さ１０００ｍｍ | ６本 |
|

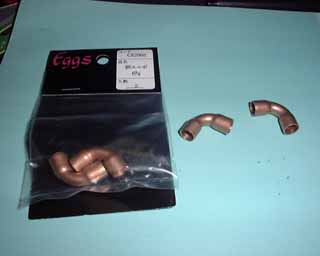

エルボー |
６ｍｍ用 | １０個 |
| 塩ビパイプ | ３８Φ、長さ２０００ｍｍ | １本 |
| 塩ビキャップ | ３８Φ用 | １個 |
２．工作の開始
２−１ 銅パイプを次の長さに切断します。便宜的に部品名を付けておきます。
| 部品名 | 長さ（ｍｍ） | 本数 | |
| ループＳ用 | Ｓ１ | ３５４ | １ |
| Ｓ２ | １７４ | ２ | |
| Ｓ３ | ７６３ | ２ | |
| ループＬ用 | Ｌ１ | ３７８ | １ |
| Ｌ２ | １８６ | ２ | |
| Ｌ３ | ８１５ | ２ |
２−２ エレメントの加工

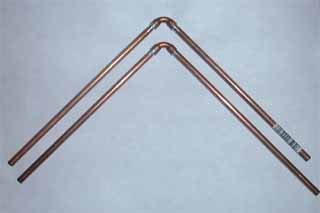

・部品Ｓ２とＬ２をエルボーで接合します。間違えてＳ２同士、Ｌ２同士をつなげないようにしてください。
・部品Ｓ３とＬ３を曲げます。（準備中）

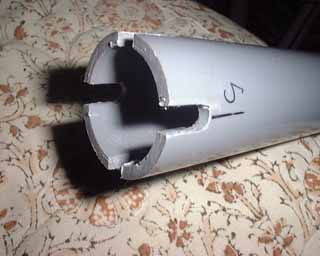

・塩ビパイプの端部を加工します。（準備中）
続く
