開発環境はdelphi5proです。
通信コンポーネントには千々岩幸治さん作成の「Delphi4用 RS-232C 通信コンポーネントVer2.1」を使わせていただきました。どうもありがとうございます。
pwmtr015.lzhをダウンロードする
ＰＩＣのプログラムも変更してください。picadv21.lzhをダウンロードする。
ホストから測定コマンドを送ると測定結果を返してくるような構造に変更してあります。
パワーメータの製作
訂正
電圧からｄＢｍへの変換式の誤記を訂正しました。（２００１年４月１１日）
電源が単３電池を４本直列したものでは、電池が消耗して電圧低下したときに誤差が発生します。６Ｖ以下にならないような電源を使ってください。（２００１年４月１１日）
ホストプログラム(２００１年４月１１日）（２００１年４月２５日追加、プログラム修正）

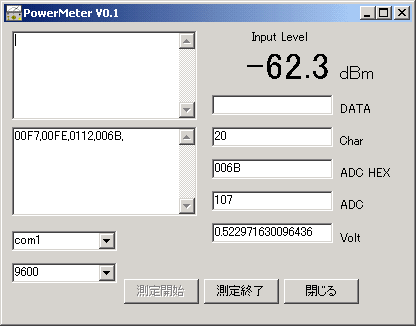

ホストのＰＣ上で動作するプログラムを作りました。
使い方
ＰＣとパワーメータをシリアルケーブルで接続した後、プログラムを起動します。
測定開始ボタンをクリックすると１秒間隔で入力電力を測定し表示します。入力レベルがｄＢｍで直読できるようになります。
デバッグしつつなので不要な情報が多いですが、機能的には最低限です。こういう機能があったら良いというご意見ありましたらメールください。たとえば、アベレージ、マックスホールド、ヒストグラム...
実は、開発していたＰＣ（win2000pro）ではＯＫなんですが、別のＰＣではデータが読み取れないことがあります。引き続きデバッグします。
通信速度を19200ボーにしたら改善しました。なぜでしょう？
動作したＰＣは (1)libretto50 (2)aopenMX3S＋WIN98SE、WIN2K
Server （３）DTK PRM68Ｉ＋WIN98SE、WIN2K
pro （４）ThinkPad235＋WIN98です。
動作しなかったＰＣはABIT KT7RAID + WIN2K
proでした。
開発環境はdelphi5proです。
通信コンポーネントには千々岩幸治さん作成の「Delphi4用
RS-232C 通信コンポーネントVer2.1」を使わせていただきました。どうもありがとうございます。
pwmtr015.lzhをダウンロードする
ＰＩＣのプログラムも変更してください。picadv21.lzhをダウンロードする。
ホストから測定コマンドを送ると測定結果を返してくるような構造に変更してあります。
アナデバ社のAD8307ANを使ってパワーメータを製作しました。（2000年9月15日）
AD8307ANは、入力信号のレベル（ｄＢｍ）に応じたＤＣ電圧を出力するログアンプＩＣです。
データシート上では、入力レベルは-75ｄＢｍから+17ｄＢｍで92ｄＢのダイナミックレンジがあります。周波数帯域はＤＣから５００ＭＨｚとなっています。
構成
回路図はＰＤＦファイルのとおりです。

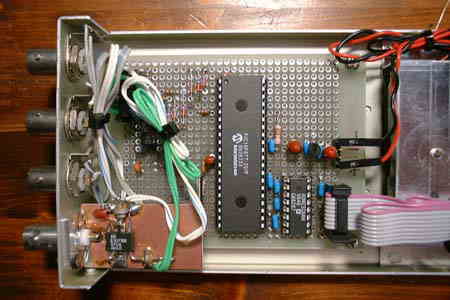

ログアンプの出力をPICマイコン（PIC16F877）に接続して、Ａ／Ｄ変換（10bit）した後、RS232CでホストPCにデータ転送します。
データ転送は4桁の16進データで行われますのでexcel等で読みやすい形に変換します。
マイコンのプログラムは、CCS社のPIC Cコンパイラ（CCSC）を使って書きました。非常に簡単なプログラムです。
ソースとHEXファイルはこちら

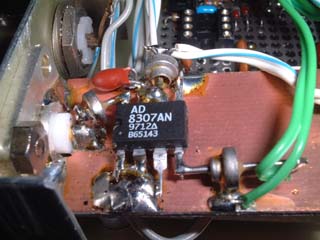

AD8307ANの部分は、生基板に空中配線で組み立てました。
ホストパソコンには以下のようなデータが転送されます。
電源ｏｎするとコマンド待ちの状態になります。パソコンのキーボードから「Ｓ」をタイプすると測定データ番号と4ch分のA/D変換データが0.1秒ごとに転送されてきます。
ログアンプの出力はch3に出力されます。
AD Converter ver1.0
waiting for command
Type s or S to start
AD Converter ON
linenum,ch0,ch1,ch2,ch3
0001,02C5,026B,0226,0029,
0002,00BF,00FB,0113,0029,
0003,00BF,00FB,0113,0029,
0004,00BD,00FA,0113,0028,
0005,00BE,00FA,0113,002A,
0006,00BE,00FB,0113,0029,
0007,00BE,00FA,0113,0029,
0008,00BE,00FA,0113,002A,
0009,00BE,00FA,0113,002A,
たとえば8番目のデータは002Aですので、excel等で以下の様に変換します。
HEX2DEC(002A)*5/1023
フルスケール５Ｖ、１０ｂｉｔ分解能なので5/1023をかけます。
測定結果

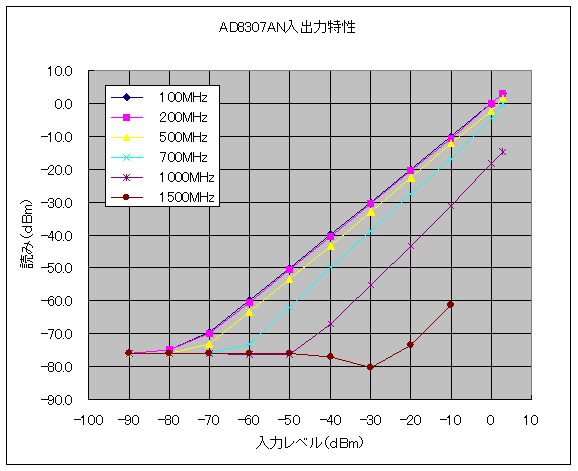

表１ 入力レベルに対する読み値の変化
| 入力 | 読み | 読み | 読み | 読み | 読み | 読み |
| ｄBm | 100MHz | 200MHz | 500MHz | 700MHz | 1000MHz | 1500MHz |
| -90.0 | -76.1 | -76.1 | -76.1 | -76.1 | -76.1 | -76.1 |
| -80.0 | -74.9 | -75.1 | -75.9 | -76.1 | -76.1 | -76.1 |
| -70.0 | -69.6 | -70.0 | -73.0 | -75.9 | -76.1 | -76.1 |
| -60.0 | -60.0 | -60.8 | -63.6 | -73.0 | -76.4 | -76.1 |
| -50.0 | -50.2 | -50.6 | -53.4 | -62.1 | -76.4 | -76.1 |
| -40.0 | -39.8 | -40.4 | -43.2 | -49.8 | -67.2 | -77.2 |
| -30.0 | -30.0 | -30.4 | -33.0 | -38.7 | -55.3 | -80.4 |
| -20.0 | -20.0 | -20.6 | -22.7 | -27.6 | -43.2 | -73.4 |
| -10.0 | -10.2 | -10.8 | -12.3 | -16.8 | -31.2 | -61.3 |
| 0.0 | 0.0 | -0.2 | -2.5 | -4.6 | -18.1 | |
| 3.0 | 3.0 | 2.8 | 1.5 | -0.4 | -14.7 |
ＳＧの出力の都合で３ｄＢｍまでしか測定できませんでした。
１００MHｚ −３０ｄBm入力で校正しました。
１００MHz −６０ｄBm〜−１０ｄBmの傾きから25.9ｍV／ｄBとしました。
ＡＤ８３０７ＡＮの出力電圧ＶとｄＢｍの変換式は
ｄＢｍ＝Ｖ／0.0259−82.48となりました。（２００１年４月１１日訂正）
５００ＭＨｚで３ｄＢくらいの誤差があります。
入力レベルは-75ｄＢｍ程度まで直線です。
データシートの特性を大体再現できているんじゃないかと思います。
まとめ
AD8307ANを使うと、非常に安価にパワーメータが作れることがわかりました。ニューカマーの方の役に立つのではないかと思います。
また、ＰＩＣでＡ／Ｄ変換し、ＲＳ２３２Ｃで転送するという機能も簡単に実現できました。
このログアンプを使って、アンテナパターン測定器を組み立てようかと考えています。
おまけ
ＡＤ８３０７を使った最近の製作記事
| 誌名 | 題名 | 内容 |
| VHF COMMUNICATIONS 2/2000 | LOGARITHMIC AMPLIFIER UP TO 500MHz WITH AD8307 (DJ8ES) |
AD8307とLTC1286（シリアル転送のA/D）の組み合わせ。オペアンをつけてアナログ電圧出力も具備 |
| QST 8/2000 | A Wide-Range RF-Survey Meter (K1BQT) |
AD8307の出力にLM3914(LEDバーメーター)をくっつけた。 クランプ式の電流プローブをも製作し、同軸ケーブルの漏れを測定する。RFIの予防にも使える。 |
| トランジスタ技術 | 最近ありました。探したんですが見つからなかった。近日中に探して載せておきます。 |
おまけその２
ＡＤ８307は秋葉原の秋月で売ってます。
ＰＩＣの書き込みができない方には書き込済ＰＩＣをお分けします。
ご希望の方はe-mailください。
